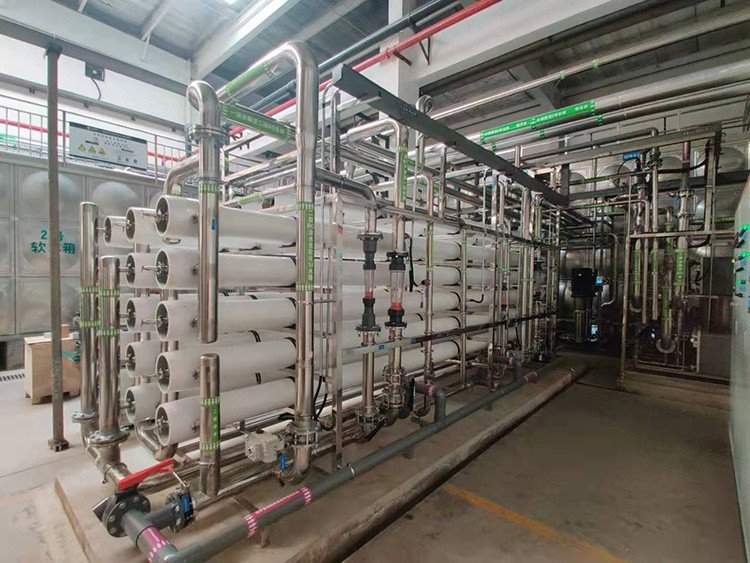

Sistema de filtres Rodi per a la generació de vapor

El sistema de filtre RODI per a la generació de vapor està dissenyat per produir aigua ultrapura per a la generació de vapor en aplicacions industrials com ara centrals elèctriques, instal·lacions de fabricació i plantes de processament químic. A les calderes de vapor i altres sistemes de generació de vapor, la qualitat de l'aigua és fonamental per evitar l'escala, la corrosió i els dipòsits, que poden reduir l'eficiència i la vida útil de l'equip. Aquest sistema combina osmosi inversa (RO) i desionització (DI) per proporcionar aigua que compleix els estàndards de puresa més alts necessaris per a una producció de vapor eficient i fiable.

El disseny d'un sistema de filtre de desionització d'osmosi inversa (RODI) per a la generació de vapor implica diversos passos crítics per garantir que l'aigua produïda compleixi els estàndards de puresa necessaris per evitar l'escala, la corrosió i altres problemes que podrien reduir l'eficiència i la vida útil dels equips de generació de vapor com calderes, turbines i intercanviadors de calor.


1. Avaluar la qualitat de l'aigua bruta
El primer pas per dissenyar un sistema de filtre RODI adequat és entendre la qualitat de l'aigua bruta i els requisits específics del sistema de generació de vapor. Les característiques de l'aigua bruta influiran en els-requisits de pretractament, la selecció de membranes i el disseny general del sistema.
Paràmetres clau a avaluar:

• Sòlids dissolts totals (TDS): Mesura el nivell de sals i minerals dissolts. Un TDS més alt requereix un sistema de tractament més robust.
• Duresa: Els alts nivells de calci i magnesi poden provocar incrustacions a la caldera i altres equips de generació de vapor.
• Sílice: la sílice és problemàtica perquè pot formar dipòsits durs (incrustacions) al sistema de vapor.
• Clor: el clor pot danyar les membranes RO, per la qual cosa s'ha d'eliminar.
• Nivell de pH: el pH de l'aigua bruta afecta l'eficiència dels sistemes RO i DI i ha d'estar dins d'un rang acceptable (normalment entre 4 i 11).
• Contaminació microbiana: si l'aigua té una càrrega microbiana elevada, s'ha de desinfectar abans d'entrar al sistema RO.
• Accions a prendre:
• Realitzar proves per mesurar TDS, duresa, sílice, clor i contaminació microbiana.
• Comprendre el consum diari d'aigua necessari per a la generació de vapor per dimensionar correctament el sistema.
•

2. Disseny pre-del tractament
El pre-tractament és essencial per protegir les membranes RO i les resines DI. L'objectiu és eliminar partícules grans, clor, duresa i altres contaminants que podrien afectar el rendiment del sistema.
Etapes clau prèvies al tractament:-
1. Filtració de sediments:
Funció: elimina grans sòlids en suspensió, brutícia i partícules de l'aigua.
Equipament: Filtres multimèdia o filtres de sorra.
2. Filtració de carbó activat:
Funció: Elimina el clor i la matèria orgànica que podria danyar les membranes d'OI.
Equipament: Filtres de carbó actiu granular (GAC).
3. Suavització d'aigua:
Funció: Redueix el calci i el magnesi (duresa) per evitar la formació d'escales a les membranes de RO i la caldera.
Equips: suavitzadors-d'intercanvi d'ions.
4. Injecció Antiincrustante:
Funció: evita la formació d'escales (de calci, magnesi o sílice) a les membranes d'OI.
Equipament: Bomba dosificadora de productes químics per a injecció antiincrustante.
5. Control microbià:
Funció: Elimina bacteris o virus que puguin estar presents a l'aigua crua.
Equipament: esterilització UV o cloració (si cal).
6. Ajust del pH:
Funció: ajusta el nivell de pH de l'aigua si és necessari per obtenir un rendiment òptim de la membrana RO.
Equipament: unitat de control de pH o sistema de dosificació de productes químics.

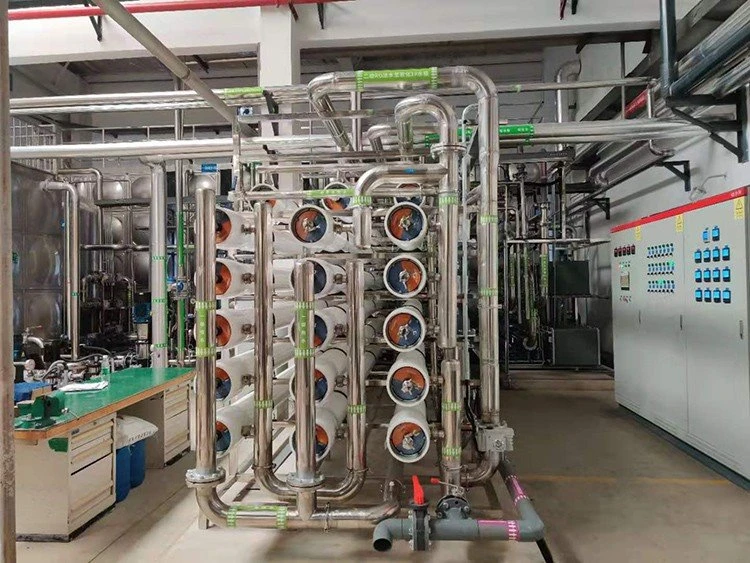

3. Disseny del sistema d'osmosi inversa (RO).
El sistema RO és el mètode de tractament principal que redueix el TDS i elimina la majoria de sals, minerals i contaminants.
Consideracions de disseny del sistema RO:
1. Selecció de membrana:
Trieu membranes RO d'alta{0}}qualitat i alt-rebuig dissenyades per eliminar el 95-99% dels sòlids dissolts. Les membranes haurien de poder gestionar els nivells específics de TDS i la composició química de l'aigua d'alimentació.
2.Bombes-d'alta pressió:
Es requereix pressió per empènyer l'aigua a través de les membranes RO, normalment entre 4-6 bar. La selecció de la bomba s'ha de basar en el cabal d'aigua i els nivells de TDS.
3. Taxa de recuperació:
Apunteu a una taxa de recuperació de RO del 75-85%, és a dir, el 75-85% de l'aigua d'alimentació es converteix en aigua purificada, i la resta és aigua de rebuig (salmorra).
4. Rebuig de l'eliminació d'aigua:
Considereu l'eliminació o la reutilització de l'aigua de rebuig. Per exemple, es pot reutilitzar en processos que no requereixen aigua ultrapura, reduint el malbaratament global d'aigua.
5.RO Fouling de la membrana:
El sistema RO s'ha de dissenyar per minimitzar la contaminació i l'escala. S'han de programar cicles de neteja regulars (químics o CIP - Clean in Place).

4. Disseny del sistema de desionització (DI).
Després del procés RO, la desionització (DI) s'utilitza per eliminar les impureses iòniques restants de l'aigua, assegurant que sigui ultrapura.
Consideracions de disseny del sistema DI:
1. Selecció de resina DI:
Trieu les resines d'intercanvi d'anions i cations adequades per a la desionització. Aquestes resines eliminaran els ions carregats positivament restants (per exemple, calci, sodi) i els ions carregats negativament (per exemple, clorur, sulfat).
2. Capacitat:
Mideu el sistema DI per gestionar el cabal d'aigua purificada del sistema RO. Assegureu-vos que el sistema pot gestionar la càrrega iònica total de l'aigua d'alimentació.
3.Regeneració elèctrica (opcional):
L'electrodeionització (EDI) es pot integrar per regenerar les resines DI sense productes químics, proporcionant un mètode eco-ecològic i lliure de productes químics- per produir aigua ultrapura.
4. Monitorització de la resistivitat:
Use resistivity sensors to continuously monitor the water quality, ensuring that the DI system is providing ultrapure water with a resistivity of >18,2 MΩ·cm.

5. Etapa de poliment (opcional)
Es pot afegir una etapa de poliment després del sistema DI per purificar encara més l'aigua, assegurant-se que compleix els estàndards de qualitat més alts per a la generació de vapor.
Components de l'etapa de poliment:
1.Intercanvi-de llit-mixt:
Després de la DI, s'utilitzen filtres de resina de llit-mesclats per polir l'aigua i eliminar els contaminants restants.
2. Esterilització UV:
Si la contaminació microbiana és una preocupació, es pot afegir un esterilitzador UV per al control microbià final.
3.Sub-filtració de microns:
Utilitzeu filtres de sub-micres (p. ex., 0,2 micres) per eliminar les partícules fines i assegurar-vos que l'aigua estigui lliure de contaminants.

6. Monitorització i automatització de la qualitat de l'aigua
El seguiment i el control continus són essencials per garantir que l'aigua produïda compleix els estàndards de qualitat necessaris per a la generació de vapor.
Paràmetres clau de supervisió:
1.Resistivity: Maintain resistivity >18,2 MΩ·cm per garantir aigua ultrapura.
2.TDS: Assegureu-vos que els nivells de TDS es mantenen baixos, normalment<10-20 ppm.
3.Sílice: mantenir els nivells de sílice<0.05 ppm to prevent scaling in the steam generation system.
4.TOC (Carbon Orgànic Total): Mantenir els nivells de COT<10 ppb for optimal water purity.
Sistema de control:
PLC (Controlador lògic programable): Integrar un sistema PLC per automatitzar tot el sistema RODI. El PLC controlarà el flux d'aigua, controlarà els paràmetres clau i ajustarà les operacions del sistema per optimitzar la qualitat de l'aigua i minimitzar el manteniment.

7. Gestió d'aigües residuals
L'aigua de rebuig dels sistemes RO i DI s'ha de gestionar correctament:

• Eliminació d'aigües residuals: aboqueu l'aigua de rebuig d'acord amb les normatives ambientals o reutilitzeu-la en processos no-crítics, com ara el refredament o el rentat.
• Recuperació d'aigua: el sistema s'ha de dissenyar per a altes taxes de recuperació per minimitzar el malbaratament d'aigua, fent que el sistema sigui més sostenible.

8. Integració de sistemes i automatització
Assegureu-vos que tot el sistema estigui integrat amb cicles de neteja automatitzats, supervisió i controls per garantir un funcionament perfecte.

• Neteja automatitzada: programeu la neteja periòdica de la membrana (química o CIP) per mantenir el rendiment de la membrana RO.
• Data Logging: Record key metrics such as resistivity, TDS, flow rates, and system performance for long-term analysis and optimization.

Dissenyar un sistema RODI per a la generació de vapor implica entendre la qualitat de l'aigua bruta, seleccionar mètodes de pre{0}}pretractament adequats, dissenyar un sistema RODI eficient per reduir el TDS i fer un seguiment de la desionització (amb EDI opcional) per a la producció d'aigua ultrapura. El sistema ha de garantir que l'aigua produïda sigui de la màxima qualitat, lliure de contaminants que puguin comprometre l'eficiència de la caldera, el rendiment de la turbina i la generació general de vapor. En incorporar la supervisió, l'automatització i la gestió d'aigües residuals, el sistema pot funcionar de manera eficient, sostenible i rendible-.

a.Oferim suport tècnic complet i després de la instal·lació de l'equip.
b. Ajudem a formar l'operador del sistema. I es proporciona un manual d'operacions detallat.
c.7*24 hores d'assistència telefònica en suport tècnic.
d.Oferim consumibles i peces de recanvi a-llarg termini pel preu de cost.
